MODEL 224B

PIPE BEVELING MACHINE
  • 모델 224B BEVELMASTER®는 용접 준비 시 파이프 또는 튜브 끝단을 페이싱, 베벨링 그리고/또는 카운터보링하기 위해 이상적입니다.
  • MODEL 224B

본문

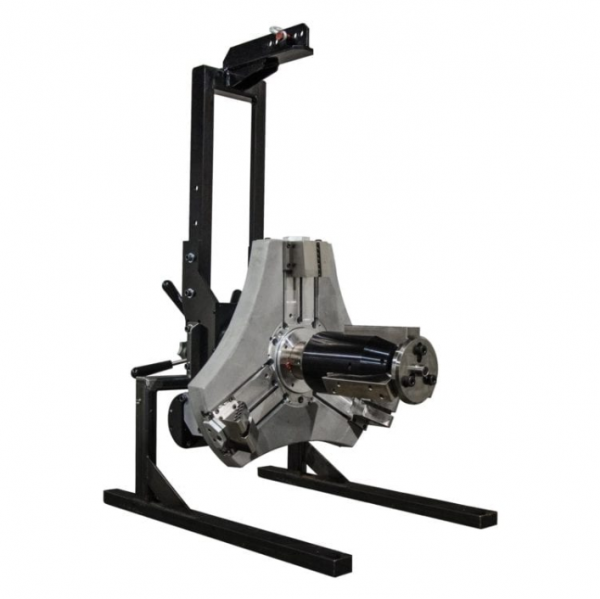

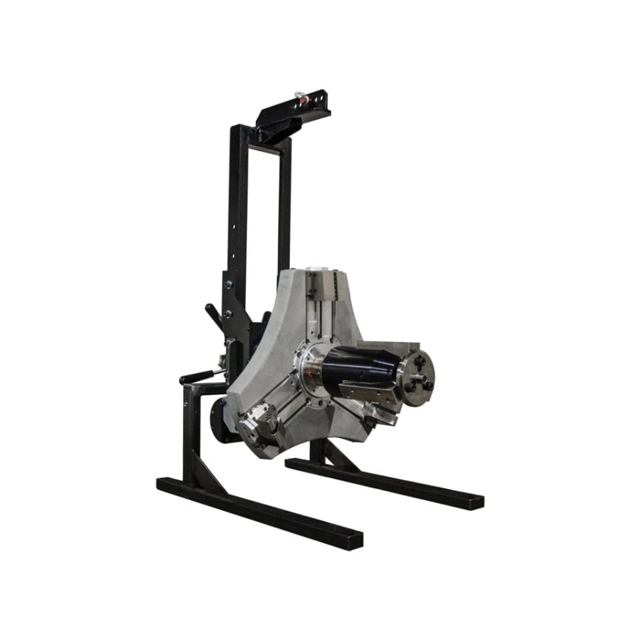

MODEL 224B PIPE BEVELING MACHINE
Heavy-Duty beveling Machine

매우 견고하고 신뢰할 수 있는 모델 224B 휴대용 ID 마운트 파이프 베벨링 머신은 파이프 및 튜브 끝단을 페이싱, 베벨링, 그리고/또는 카운터보링에 이상적입니다. 또한 이 장비는 선반 헤드에 직각으로 인라인 피드 노브와 2단 공압 구동 모터로 구성됩니다.


모델 224B 시스템 파이프 베벨링 머신은 툴 홀더 어셈블리, 맨드렐 헤드 어셈블리, 상부 리프팅 프레임, 공압모터 어셈블리 렌치 키트와 조작 매뉴얼과 함께 제공됩니다. 이 제품은 파이프 또는 튜브 베벨링에 있어 새로운 정밀도의 표준이 될 것입니다.


모델 224B 파이프 베벨링 머신은 내구력 있는 전원코팅으로 마감된 프레임을 특징으로 하며, 다른 부품은 양극산화처리되고 니켈 도금되어 가혹한 환경의 부식을 견딜 수 있어 청소와 유지보수가 용이합니다.


이 베벨링 머신은 상당한 유연성을 제공하며, 8"~24" 파이프를 가공할 수 있는 높은 정밀도와 다기능성을 가지고 있습니다. 또한 운전자의 안전을 위해 제작된 새로운 스타일의 그립 핸들은 운전자의 피로를 줄여줍니다.



[ MODEL 224B 세부 사항 ]


Ο 파이프 범위 : 8인치 ~ 24인치(219 ~ 609.6mm)

Ο 싱글 포인트 익스텐션, 7인치 ~ 42인치 OD(177.8 ~ 1066.8mm)

Ο 벽 두께 2.34"(59.44mm)

Ο 플랜지 방향 부착, 12" ~ 50" OD(304.8 ~ 1270mm)

Ο Miter Mandrel, 7" ~ 24.25" ID(177.8 ~ 616mm)

Ο 3 Jaw 또는 Miter Mandrel Extension, 42" ID(1066.8mm)

Ο Out of Round Tracker, 최소 ID 11.75"(298.5mm)

Ο 공압모터  (95 cfm (45 L/s) at 90 psi (621 kPa) air supply)

Ο 무게 : 190kg

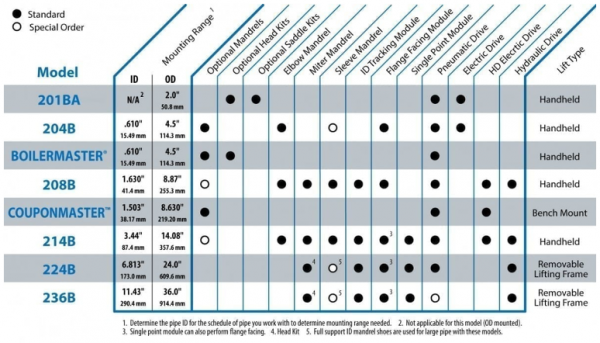

[ 200 시리즈 내경장착/일체형 적용범위 및 무게 ]



[ Quick Reference Chart ]


이 정보는 장비 선택에만 도움이 되는 지침으로 제공되므로 예고없이 변경될 수 있습니다.

자세한 내용 또는 기술 사양을 알아 보시려면 웰드웰(주) 영업 담당자에게 문의하세요.
