용접헤드
Model 81
작은 직경의 파이프 용접헤드
- Model 81은 프로그래밍 가능한 AVC( Arc Voltage Control ), 토치위빙, 온보드 와이어 피더 그리고 이동기능을 매우 컴팩트한 패키지로 갖춘 전 기능의 오비탈 파이프 용접헤드입니다.
본문
모델 81
작은 직경의 파이프 용접헤드

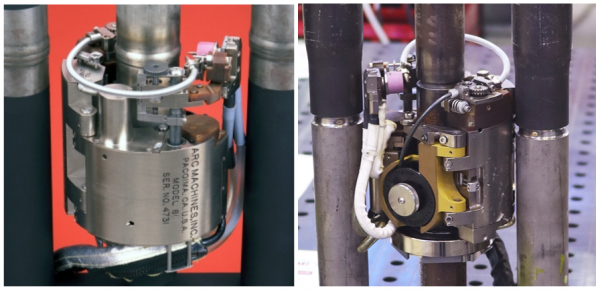

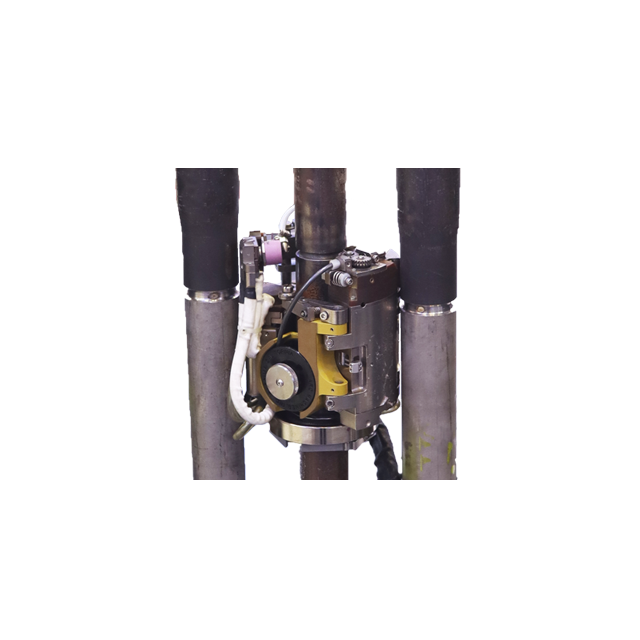

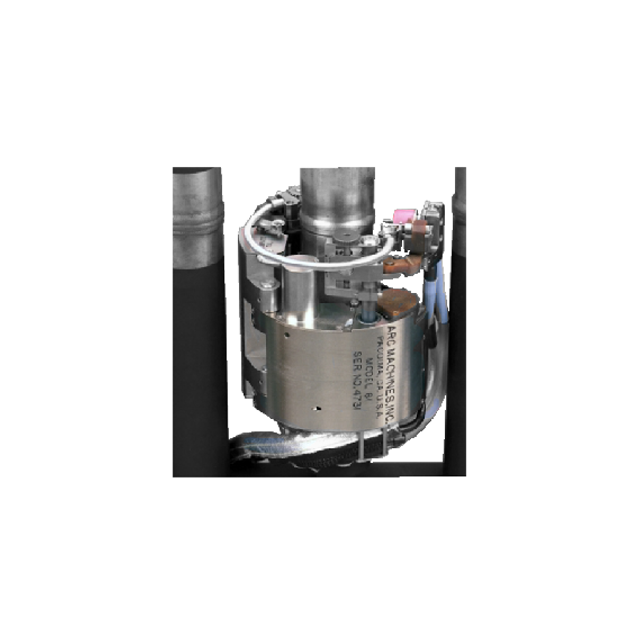

모델 81은
프로그래밍 가능한 AVC(Arc Voltage Control), 토치위빙, 온보드 와이어 피더 그리고 이동기능을 매우 컴팩트한 패키지로 갖춘 전 기능의 오비탈 파이프 용접헤드입니다.
모델 81은 액시얼 및 레이디얼 클리어런스가 제한되어 있는 경우에 높은 퀼리티의 용접 결과를 요구하는 여러 다양한 작업에서 폭넓게 사용되고 있습니다. 모델 81은 주로 조선, 화석연로 발전소의 고압 스팀 파이핑 등에서 사용됩니다. 또한 모델 81에는 원격 아크 뷰잉 비전시스템과 필렛 용접 옵션을 포함하고 있는 특수 작업에서 사용할 수 있게 해주는 여러 다양한 옵션들이 장착될 수 있습니다.
아크머신의 모델 81은 현장에서 검증된 용접헤드이며 정밀한 저-프로파일 오비탈 용접헤드를 설계하고 개발해 온 지난 35년간 경험의 결실입니다. 표준 설정으로 된 모델 81은 OD가 1.9"부터 5.563"까지이고 레이디얼 클리어런스가 최소 1.750"이고 액시얼 클리어런스는 6.325"인 파이프를 용접할 수 있습니다. 이 제품의 고유한 클램핑 어셈블리는 용접헤드의 설치 및 해체 시간을 최소 30초로 최소화함으로써 생산율을 증가시켜 줍니다.
[ 특징 ]
▶ 매우 컴팩트하고 견고한 용접헤드, 200A 물냉각 토치와 몸체
▶ 최소 30초만에 설치/해체
▶ ½"부터 5"까지의 스케줄 파이프 범위
▶ 0.1부터 10 IPM (2.5mm~250mm/min)의 로테이션 속도
▶ 온보드 와이어 피드 메카닉스, 동기화된 펄스 와이어 피드
▶ 서보-제어 로테이션
▶ 서보-제어 AVC
▶ 서보-제어 동기화된 와이어 피드
▶ 서보-제어 토치 요동 및 드웰
▶ 전자적 제어 토치 스티어링
▶ 최소 30초만에 설치/해체
▶ ½"부터 5"까지의 스케줄 파이프 범위
▶ 0.1부터 10 IPM (2.5mm~250mm/min)의 로테이션 속도
▶ 온보드 와이어 피드 메카닉스, 동기화된 펄스 와이어 피드
▶ 서보-제어 로테이션
▶ 서보-제어 AVC
▶ 서보-제어 동기화된 와이어 피드
▶ 서보-제어 토치 요동 및 드웰
▶ 전자적 제어 토치 스티어링
[ 설정 옵션 ]
▶ 위험한 환경에서의 용접을 위한 비디오 카메라가 설치된 200A 토치
▶ AVC틸트 : 플레인지, 소켓, 이와 유사한 조인트 등을 용접하기 위해 토치 틸트와 같은 면에서 작업할 수 있도록 토치의
▶ AVC틸트 : 플레인지, 소켓, 이와 유사한 조인트 등을 용접하기 위해 토치 틸트와 같은 면에서 작업할 수 있도록 토치의
AVC 동작을 가능하게 해줍니다.
▶ 1.90" OD를 통한 ½" 파이프의 어댑터 키트
▶ 큰사이즈인 4" 스풀을 위한 스풀 홀더(레이디얼 클리어런스가 증가됨)
▶ AVC/OSC 교환, 머드 드럼과 수퍼히터 헤더 용접에 사용되는 토치 틸트
▶ 1.90" OD를 통한 ½" 파이프의 어댑터 키트
▶ 큰사이즈인 4" 스풀을 위한 스풀 홀더(레이디얼 클리어런스가 증가됨)
▶ AVC/OSC 교환, 머드 드럼과 수퍼히터 헤더 용접에 사용되는 토치 틸트
AMI 모델 227과 모델 415WDR 용접 파워서플라이와 호환이 가능합니다.

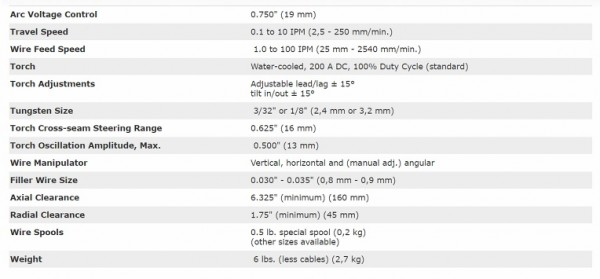

[ QUICK SPECS ]
